Introducere

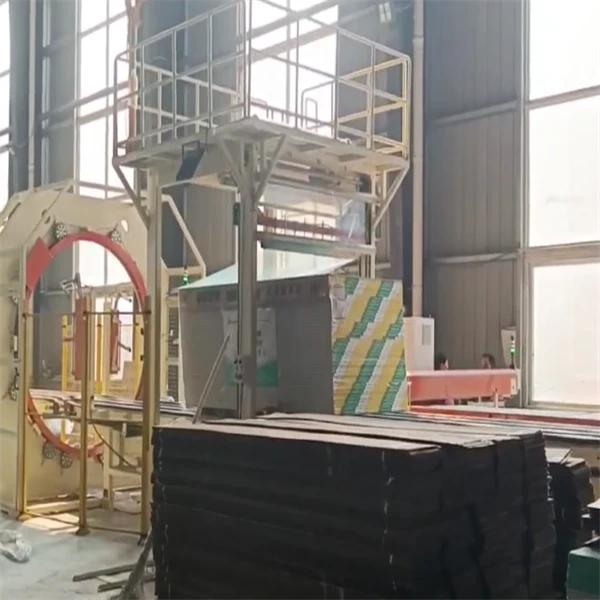

Acest document prezintă specificațiile tehnice pentru o linie de ambalare complet automatizată proiectată pentrumașină de ambalat gips cartonsistem. Soluția integrată include transportoare de precizie și o unitate de ambalare DS2000Z, proiectată pentru a manipula eficient plăcile de gips-carton. Sistemul dispune de control PLC Siemens, variatoare de frecvență și mecanisme de siguranță cuprinzătoare. Această{4}}performanță ridicatămașină de ambalat gips cartonasigură o funcționare stabilă, manipulare fiabilă a filmului și productivitate optimă pentru mediile moderne de producție, evidențiind capacitățile avansate alemașină de ambalat gips carton.
1. Transportor cu role (3,5 m * 1 unitate)
Viteza de transport:10-15 m/min (control variabil al frecvenței)
Parametri fizici:
Parametri rolă: Diametru φ110mm, rolă prelucrată din oțel, suprafață galvanizată
Lungime, latime, inaltime: 3500*1480*1100mm
Distanța centrului rolei: 162 mm
Lățimea efectivă: 1300 mm
Poziția de încărcare a stivuitorului: 900/1350 mm
Configuratie electrica:
Sursa de alimentare: 380V trifazat (+15%, -10%), 50Hz
Putere motor: 3.0kw
2. Transportor de încărcare bloc (3,5 m * 1 unitate)
Viteza de transport:10-15 m/min (control variabil al frecvenței)
Parametri fizici:
Lungime, latime, inaltime: 3500*1400*1000mm
Lățimea efectivă: 1100 mm
Specificații lanț: lanț cu 4-șiruri dublu rând 16A cu accesorii
Configuratie electrica:
Sursa de alimentare: 380V trifazat (+15%, -10%), 50Hz
Putere motor: 3.0kw
Configuratie pneumatica:
Sursa de aer: 0,4-0,6MPa
Consum de aer: 0,2-0,4L/min
Caracteristicile sursei de aer: Presiune și debit constant de aer comprimat; de preferință, este necesar un rezervor de aer suplimentar (clientul să furnizeze).
3. Transportor de returnare a filmului (2,5 m * 1 unitate)
Viteza de transport:10-15 m/min (control variabil al frecvenței)
Parametri fizici:
Lungime, latime, inaltime: 2500*1400*1000mm
Lățimea efectivă: 1100 mm
Specificații lanț: lanț cu 4-șiruri dublu rând 16A cu accesorii
Metoda de întoarcere a filmului: Treapta înapoi, întoarcerea filmului cu lanț
Configuratie electrica:
Sursa de alimentare: 380V trifazat (+15%, -10%), 50Hz
Putere motor: 2,2 kW
4. Unitate principală de ambalare complet automată cu șase-fațe (DS2000Z)
Viteza de rotatie:35 rpm (control variabil al frecvenței)
Parametri fizici:
Dimensiuni: 6500mm × 3200mm × 2900mm (dimensiunea podelei)
Diametrul interior rotativ: Φ2200mm; Diametru de rotație: Φ3200mm
Configurare sistem:
Cadru special de film de întindere amortizat: Raport de întindere 1:1,5
Ajustator de amortizare: Ajustare continuă a amortizarii cu un design vizual pentru citirea ușoară a valorilor de amortizare.
Funcții auxiliare: mecanism de detectare a spargerii filmului, mecanism de detectare a penuriei de film, care permite funcționarea fără echipaj și monitorizarea automată a stării de utilizare a consumabilelor.
Mecanism automat de rupere a filmului: controlat pneumatic, cu ruperea peliculei de sarma de incalzire; noul mecanism de rupere a peliculei asigură lipsa cozii pe cele patru laturi ale produsului.
Transportor rotativ (1 unitate)
Metoda de transport: Motor + Placă de lanț în miniatură
Putere de transport: 3.0kw
Metoda de rotație: motor + rulment de rotire
Putere de rotație: 3.0kw
Metoda de aliniere: motor + cric cu șurub
Putere de aliniere: 1,5kw
Unitatea principală a mașinii de bobinat
Puterea de rotație a rotatorului: 4.0kw
Putere de antrenare a cadrului de film: 0,1kw (control DC)
Configuratie electrica:
Sursa de alimentare: 380V trifazat (+15%, -10%), 50Hz
Putere motor: Aproximativ . 5.5kw
Protecție de siguranță: plasa de protecție are un întrerupător de protecție a ușii; deschiderea ușii oprește echipamentul.
5. Transportor de ieșire (3,5 m * 1 unitate)
Viteza de transport:10-15 m/min (control variabil al frecvenței)
Parametri fizici:
Lungime, latime, inaltime: 3500*1400*900mm
Lățimea efectivă: 1100 mm
Specificații lanț: lanț cu 4-șiruri dublu rând 16A cu accesorii
Configuratie electrica:
Sursa de alimentare: 380V trifazat (+15%, -10%), 50Hz
Putere motor: 3.0kw
6. Alimentator bloc (TDK30)
Capacitate de stocare:30 de blocuri
Parametri fizici:
Dimensiuni: 4500mm×3000mm×1000mm
Viteza de transport: 20 m/min
Configurare sistem:
Mecanism de alimentare automată: motor + transmisie sincronă prin curea
Mecanism de transport automat: motor + structură lanț
Configuratie electrica:
Sursa de alimentare: 380V trifazat (+15%, -10%), 50Hz
Puterea motorului: 1,1 kW + 0.75kW
Protecție de siguranță: piesele rotative sunt echipate cu capace de protecție
7. Sistem de control
Componentele principale de control:Sistemul principal de control este un PLC Siemens și un convertor de frecvență Siemens.
Protectie de siguranta:Stivuitoarele care intră și ies din zona de încărcare sunt echipate cu perdele luminoase de siguranță, iar canalele de acces pentru personal sunt echipate cu întrerupătoare de siguranță pentru uși.
Avertismente de sistem:Sistemul trebuie să fie echipat cu lumini de avertizare de funcționare, lumini de alarmă de defecțiune, lumini indicatoare de întreținere și lumini indicatoare de-încărcare completă pentru zona de încărcare, împreună cu avertismente sonore.
Funcția de detectare a ruperii filmului de înfășurare:Dacă filmul întins se rupe în mod neașteptat, sistemul se va opri automat și va alerta operatorul prin alarme sonore și vizuale pentru a împacheta manual filmul.
Funcția de detectare a lipsei de film înfășurat:Sistemul are o valoare setată a stocului de consumabile. Când mecanismul de detectare detectează că stocul de consumabile este mai mic decât această valoare, sistemul va alerta operatorul prin alarme sonore și vizuale pentru a înlocui consumabilele.
